Pompa ciepła R290 przy oknie lub studzience: dlaczego strefa ochronna zależy od konstrukcji urządzenia, a nie tylko od czynnika chłodniczego?

Pompa ciepła na R290 stojąca 70 cm od okna nie musi być zamontowana nieprawidłowo. Z drugiej strony urządzenie odsunięte o pełny metr od elewacji nie staje się przez to automatycznie bezpieczne. Popularna zasada „propan oznacza metr strefy ochronnej” jest wygodnym skrótem, ale przy wyborze miejsca montażu potrafi prowadzić do złych decyzji.

R290, czyli propan, określa rodzaj zagrożenia. Nie wyznacza samodzielnie geometrii strefy ochronnej konkretnej pompy. Na jej wielkość wpływają między innymi ilość czynnika znajdującego się w urządzeniu, konstrukcja obiegu chłodniczego, sposób prowadzenia ewentualnego wycieku, obudowa, rozwiązania wykrywające lub ograniczające uwolnienie gazu, wysokość montażu oraz położenie urządzenia względem ściany, narożnika czy zagłębienia terenu.

Dlatego dwóch pomp wykorzystujących dokładnie ten sam czynnik R290 nie wolno ustawiać według jednego uniwersalnego rysunku znalezionego w internecie. Wiążący dla instalatora powinien być schemat strefy ochronnej dla konkretnego modelu i konkretnego wariantu montażu.

R290 określa zagrożenie, ale nie daje jednej odległości od okna

Propan należy do klasy bezpieczeństwa A3. Litera „A” oznacza niższą toksyczność, natomiast cyfra „3” – wysoką palność. Dolna granica palności R290 wynosi około 0,038 kg/m³, czyli 2,1% objętości gazu w powietrzu. Dopiero po osiągnięciu odpowiedniego stężenia i pojawieniu się skutecznego źródła zapłonu powstają warunki do zapłonu mieszaniny.

Druga cecha ma ogromne znaczenie przy montażu przy budynku: propan jest cięższy od powietrza. Przy nieszczelności nie należy zakładać, że natychmiast uniesie się i rozproszy ponad urządzeniem. Gaz może przemieszczać się przy gruncie i wpływać do miejsc położonych niżej.

Właśnie dlatego problemem są między innymi:

• studzienki okienne i doświetlające piwnice, wejścia do piwnic oraz inne zagłębienia;

• otwierane okna, drzwi i otwory wentylacyjne, przez które gaz mógłby przedostać się do budynku;

• wpusty, odpływy i niektóre rozwiązania kanalizacyjne, jeżeli mogłyby stworzyć drogę migracji gazu;

• gniazda elektryczne, włączniki, oprawy oświetleniowe, urządzenia iskrzące i otwarty ogień znajdujące się w obszarze wskazanym przez producenta.

Nie oznacza to jednak, że od każdego z tych elementów trzeba odmierzyć zawsze dokładnie 100 cm.

Dobrym przykładem jest praktyka producentów. Bosch w ogólnych wytycznych dla pomp propanowych wskazuje co najmniej 1 m od otworów budynku, takich jak okna, drzwi, szyby piwniczne czy wentylacja. To bezpieczna i łatwa do zapamiętania reguła dla urządzeń objętych taką dokumentacją.

Nie wolno jednak przenosić jej automatycznie na cały rynek.

W aktualnej generacji Vaillant aroTHERM plus producent opisuje strefę ochronną mniejszą niż 1 m, a w wybranych nowych urządzeniach stosuje dodatkowo funkcję Flexible Space Function. Po jej aktywowaniu możliwe jest dalsze ograniczenie wymaganej przestrzeni w pobliżu między innymi okien, drzwi czy studzienek piwnicznych. Producent podaje przy tym konkretny koszt energetyczny takiego rozwiązania – około 25 kWh energii elektrycznej rocznie.

To dobry dowód, że nie zmieniły się właściwości propanu. Zmieniło się urządzenie i sposób zarządzania bezpieczeństwem.

Okno na wysokości 1,5 m i studzienka przy gruncie to dwa różne problemy

Najwięcej błędów powstaje wtedy, gdy strefę ochronną sprowadza się do mierzenia promienia taśmą mierniczą.

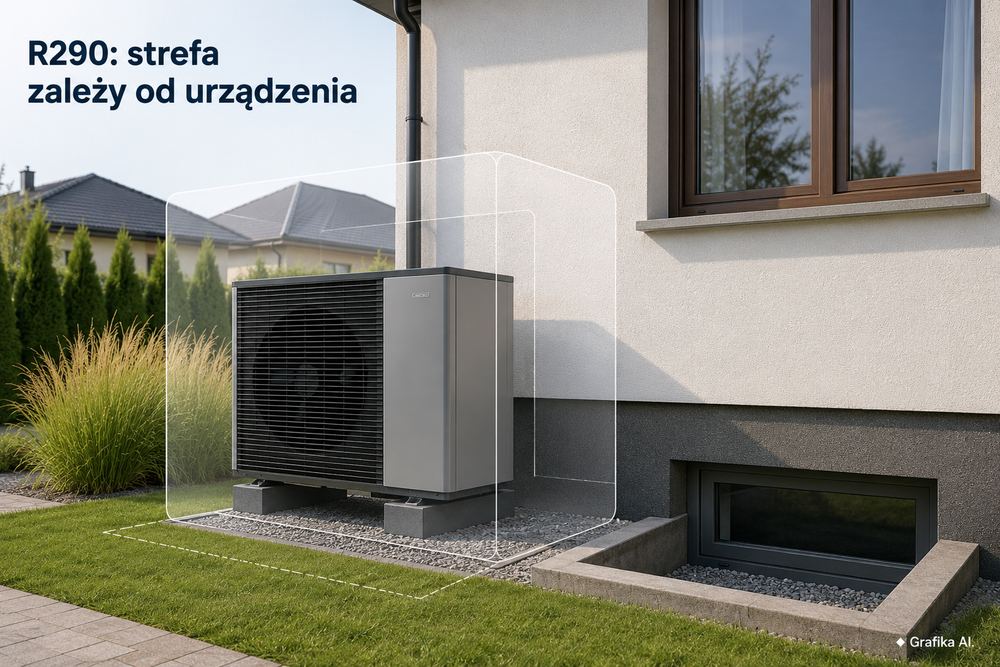

Załóżmy, że pompa stoi przy elewacji domu. Po lewej stronie znajduje się okno parteru, po prawej studzienka doświetlająca piwnicę. Oba elementy mogą znajdować się metr od obudowy, ale ryzyko nie jest takie samo.

Studzienka tworzy zagłębienie. Jeżeli uwolniony R290 dotrze w jej rejon, gaz cięższy od powietrza może się w niej zatrzymywać zamiast swobodnie rozpraszać. Jeżeli dodatkowo w studzience znajduje się otwierane okno piwniczne, powstaje potencjalna droga do wnętrza budynku.

Okno parterowe położone znacznie wyżej może znajdować się poza strefą przewidzianą przez producenta danego urządzenia. Może też znajdować się w niej mimo dużej wysokości – zależy to od rysunku strefy i sposobu montażu pompy. Nie wolno rozstrzygać tego „na oko”.

Liczy się geometria przestrzeni.

Instrukcje montażowe mogą przewidywać osobne warianty dla urządzenia:

stojącego swobodnie na gruncie, ustawionego przed ścianą, zamontowanego w narożniku, posadowionego wyżej, zamontowanego przy ścianie albo ustawionego na płaskim dachu. W każdym z tych przypadków ewentualny gaz rozchodzi się w innych warunkach.

Do tego dochodzi konstrukcja samej pompy. Nowe urządzenia R290 coraz częściej mają fabrycznie zamknięty obieg chłodniczy, rozwiązania ograniczające migrację czynnika do instalacji wodnej, separatory gazu, dodatkowe zawory, czujniki albo sterowanie wymuszające określoną reakcję po wykryciu nieprawidłowości.

Przykładowo Panasonic w konstrukcji Aquarea Serii M integruje w jednostce zewnętrznej między innymi separator powietrza i gazu, którego zadaniem jest ograniczenie możliwości niepożądanego przemieszczania się czynnika przez część hydrauliczną. Sam separator nie oznacza oczywiście, że pompę można postawić bezpośrednio przed dowolnym oknem. Pokazuje jednak, dlaczego ocena bezpieczeństwa dotyczy całego produktu, a nie wyłącznie napisu „R290” na tabliczce znamionowej.

Tu pojawia się jeszcze jeden częsty błąd: odległość serwisowa nie jest tym samym co strefa ochronna.

Producent może wymagać określonej przestrzeni za pompą ze względu na przepływ powietrza i dostęp serwisowy, innej odległości z przodu ze względu na wyrzut powietrza i jeszcze innego obszaru, w którym nie mogą znajdować się otwory budynku lub źródła zapłonu.

Spełnienie jednego warunku nie oznacza spełnienia pozostałych.

Jak sprawdzić miejsce montażu przed zamówieniem pompy

Najbezpieczniejsza kolejność jest odwrotna od tej, którą często stosuje się na budowie. Nie wybiera się najpierw „ładnego miejsca pod oknem”, a później modelu, który ma się tam jakoś zmieścić.

Najpierw trzeba ustalić dokładne oznaczenie jednostki zewnętrznej. Nie wystarczy marka ani seria. Dwie generacje urządzenia sprzedawane pod podobną nazwą mogą mieć inną ilość czynnika, inną konstrukcję i inne rysunki stref.

Następnie należy otworzyć aktualną instrukcję instalacji i znaleźć rozdział dotyczący protective area, safety area, Schutzbereich albo strefy ochronnej. Trzeba sprawdzić wariant odpowiadający rzeczywistemu sposobowi ustawienia: przy ścianie, w narożniku, na fundamencie, na podwyższeniu czy jako jednostka wolnostojąca.

Dopiero wtedy mierzy się elewację.

Na szkicu warto zaznaczyć nie tylko najbliższe okno. Powinny znaleźć się również drzwi, kratki wentylacyjne, nawiewniki, czerpnie, studzienki piwniczne, odpływy, gniazda elektryczne, lampy, rozdzielnice, liczniki i urządzenia mogące stanowić źródło zapłonu.

Szczególnej uwagi wymaga odprowadzenie kondensatu. Pompa powietrze–woda podczas odszraniania potrafi oddawać znaczną ilość wody, więc odpływ musi działać również zimą. Jednocześnie rozwiązania stosowanego wcześniej przy pompach na czynniki niepalne nie wolno automatycznie kopiować do urządzenia R290. Jeżeli producent zabrania prowadzenia odpływu do kanalizacji albo wymaga odprowadzenia wody do niezamarzającego złoża żwirowego, nie jest to detal, który można zmienić według wygody wykonawcy.

W polskich realiach punktem odniesienia są obecnie między innymi PN-EN IEC 60335-2-40:2025-02, dotycząca bezpieczeństwa elektrycznych pomp ciepła, oraz rodzina PN-EN 378, obejmująca bezpieczeństwo instalacji chłodniczych i pomp ciepła. Istotny jest przy tym jeden szczegół: normy dotyczące konkretnej rodziny wyrobów mają pierwszeństwo przed wymaganiami ogólnymi w zakresie, który obejmują.

W praktyce oznacza to, że inwestor nie powinien próbować samodzielnie „przeliczyć normy” i na tej podstawie ignorować dokumentacji urządzenia. Producent projektuje konkretną konstrukcję, przeprowadza ocenę jej bezpieczeństwa i na tej podstawie definiuje dopuszczalne warunki ustawienia.

Dlatego zdanie instalatora „każdy R290 musi mieć metr” jest zbyt dużym uproszczeniem. Tak samo podejrzane jest przeciwne stwierdzenie: „nowe R290 nie potrzebują już żadnej strefy”.

Prawidłowe pytanie brzmi: jaką strefę ma ten dokładny model, w tym dokładnym wariancie montażowym, przy tej konkretnej elewacji?

I jeszcze jedna rzecz z praktyki. Lokalizacja prawidłowa w dniu montażu może zostać zepsuta później. Wstawienie gniazdka zewnętrznego, wykonanie nowego nawiewnika, dobudowanie studzienki, zamontowanie lampy albo przebudowa wejścia do piwnicy może wprowadzić nowy element do obszaru, który zgodnie z instrukcją powinien pozostać wolny. Strefa ochronna nie kończy więc życia w chwili podpisania protokołu uruchomienia.

FAQ

Czy każda pompa ciepła na R290 musi stać minimum 1 m od okna?
Nie. Taki wymóg występuje w dokumentacji części urządzeń i jest często stosowaną regułą projektową, ale nie jest uniwersalną właściwością czynnika R290. Dla konkretnego modelu obowiązuje geometria strefy podana przez jego producenta.

Czy zamknięte, nieotwierane okno również jest problemem?
Nie należy zakładać, że automatycznie przestaje nim być. Jedne instrukcje odnoszą się do otworów umożliwiających przedostanie się gazu do budynku, inne oznaczają na rysunkach po prostu okna lub określone elementy elewacji. Rozstrzyga dokumentacja konkretnej jednostki.

Dlaczego studzienka piwniczna jest traktowana bardziej rygorystycznie?
Ponieważ tworzy zagłębienie, a propan jest cięższy od powietrza. W razie wycieku gaz może gromadzić się nisko, zamiast od razu rozproszyć. Dodatkowe ryzyko pojawia się, gdy w studzience znajduje się okno, kratka lub inne połączenie z wnętrzem budynku.

Czy podniesienie pompy na wyższym fundamencie rozwiązuje problem?
Czasami zmienia geometrię wymaganej strefy, ale nie wolno przyjmować tego automatycznie. Jeżeli producent przewiduje osobny wariant dla montażu podwyższonego, trzeba zastosować właśnie jego rysunek i wymagania.

Czy strefę ochronną może wyznaczyć instalator według własnego doświadczenia?
Doświadczenie pomaga wychwycić błędy lokalizacji, ale nie zastępuje dokumentacji produktu. Instalator powinien oprzeć decyzję na aktualnej instrukcji konkretnego modelu i dopiero dopasować ją do rzeczywistego budynku.

Pierwsza rzecz do zrobienia przed wykonaniem fundamentu, przewiertów i instalacji hydraulicznej jest prosta: sprawdź numer dokładnego modelu jednostki zewnętrznej i zażądaj rysunku strefy ochronnej z jego aktualnej instrukcji montażu. Jeżeli lokalizacja została wybrana wyłącznie na podstawie zasady „zostawimy metr i będzie dobrze”, ten błąd trzeba usunąć jako pierwszy. Dopiero potem ma sens ustalanie przebiegu rur, odpływu kondensatu i szczegółów fundamentu.
